從2個(gè)用戶的真實(shí)用鋼經(jīng)歷來看，高速鋼SKH51不能用于熱鍛模具，容易裂模。不銹鋼熱鍛模具要用高耐熱、高硬度、高韌性的8566模具鋼，否則容易裂模。
第一個(gè)客戶，他是熱鍛304不銹鋼螺母的，他的模具沖頭用H13、SKD61、8407、8418等熱作模具鋼，都是很快鐓粗、模具抱死的問題。然后客戶就告訴他：你找一款鉬含量高的材料，鉬含量要有3%的材料耐熱性能就好了，肯定適合不銹鋼熱鍛模具使用的。

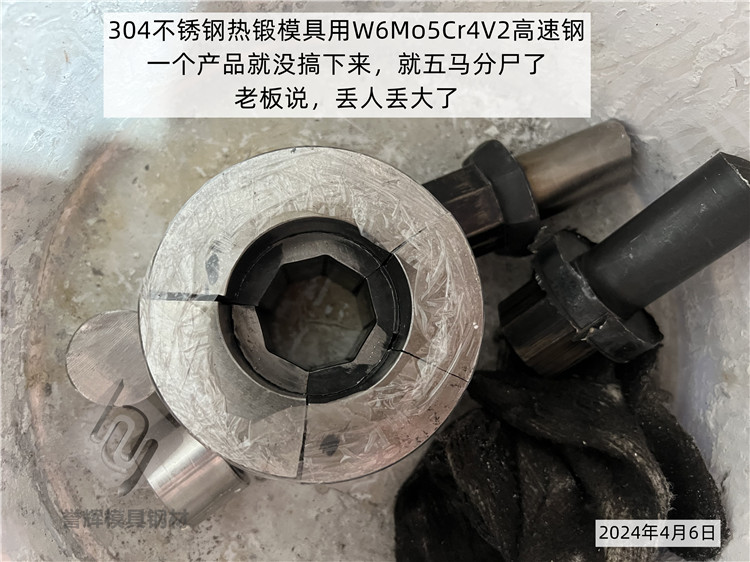

那做鋼材的就給他找了一款高速鋼SKH51的材料，因?yàn)檫@款材料的合金成分是W6Mo5Cr4V2，鎢含量有6%，鉬含量有5%。心里想著，客戶要求他鉬含量只要有3%就行了，那我找一款鉬含量有5%，還含了6%的鎢，硬度又可以做到HRC62-64的，這樣子的性能就綽綽有余了，用于不銹鋼熱鍛肯定是可以的?？墒?，做好的模具裝上去之后，一個(gè)產(chǎn)品都沒打出來，下模就五馬分尸了，沖頭就直接就斷裂了，他搞不明白是什么原因。
后來找到我之后，我是推薦他用高硬度、高耐熱、高韌性的8566模具鋼的，經(jīng)過這3-5個(gè)月的來來回回的驗(yàn)證，現(xiàn)在已經(jīng)開始批量采用8566模具鋼了，做他304不銹鋼的螺母熱鍛模具。

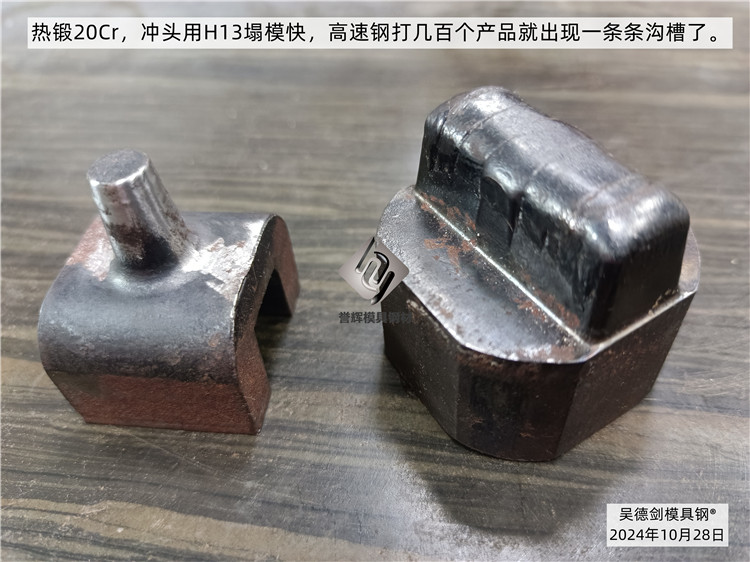

第二個(gè)客戶是熱鍛20Cr的深坑產(chǎn)品，產(chǎn)品看著好像不太復(fù)雜，就是一個(gè)工字型的產(chǎn)品，坑比較深，他用H13模具鋼做沖頭的時(shí)候，沖頭很快就磨損掉了，搞幾百個(gè)產(chǎn)品就不行了，沖頭的R角位置就出現(xiàn)磨損的問題、塌模的問題，心里想著，這肯定是模具鋼材的硬度不夠?qū)е碌哪p。
賣鋼材的就叫他用高速鋼SKH51，同樣他們認(rèn)為高速鋼SKH51紅硬性好，硬度又可以做到HRC62-64，這么高的硬度，用于沖壓一個(gè)小方孔，總是可以的吧。
可是沖頭換上去之后，只能干200-300個(gè)產(chǎn)品，沖頭就出現(xiàn)勒痕了，就出現(xiàn)一道道的裂痕了，R角位置也被磨損掉了，他想不出該用什么招了。因?yàn)楦哂捕鹊母咚黉摱加蒙先チ?，其它的模具鋼也都嘗試過了，容易塌模，這硬度高的又容易開裂，容易勒模，也是沒有用，現(xiàn)在只能把沖頭當(dāng)做消耗品，干幾百模次，沖頭就換下來報(bào)廢，這樣子老是換來換去，搞得工人很大意見，老是跟他抱怨。又來找我問，熱鍛沖頭該用什么模具鋼？
從這2個(gè)用戶的失敗經(jīng)歷來看，高速鋼SKH51用于熱鍛模具肯定是不適合的，它是容易出現(xiàn)裂模問題的，雖然有著高的硬度、高的耐磨性、高的紅硬性，但是用于要求耐熱的熱鍛模具工況，它真不一定適合呀，事實(shí)就擺在面前，我們不需要再去狡辯了。
我們的熱鍛模具，有些工況是需要高硬度，這點(diǎn)沒錯(cuò)，但是熱鍛模具不僅僅只是需要高硬度，更需要耐熱及穩(wěn)定性能，以及高的抗熱疲勞性能，而且有些模具的塌模跟硬度高低沒關(guān)，是因?yàn)樗哪蜔峒胺€(wěn)定性能差了，比如說H13，它在高溫下工作的時(shí)候，會(huì)被退火掉，硬度會(huì)急劇下降，硬度下降了，它的紅硬性就沒保障了，紅硬性沒有了，就會(huì)出現(xiàn)塌模和開裂的現(xiàn)象，導(dǎo)致模具使用壽命短。
而有些用戶看到模具塌模了，就想當(dāng)然地認(rèn)為，這是模具鋼硬度太低了，但這個(gè)時(shí)候光提高模具鋼的硬度也不行的，就好比前面兩位網(wǎng)友用高速鋼SKH51，硬度HRC62-64，但它也是不行的，會(huì)遇到開裂的問題。 因?yàn)楦咚黉揝KH51的碳含量是1.0%，合金成分是W6Mo5Cr4V2，合金總量非常高，碳含量非常高，耐磨性是很好，但硬而脆，導(dǎo)熱性能也差，用于急冷急熱的熱鍛模具工況，會(huì)遇到很快開裂的情況。
熱鍛模具用高速高SKH51容易開裂的原因就在這里，所以，看似高硬度，高耐磨，但用于急冷急熱的熱鍛模具工況，它會(huì)出現(xiàn)很快開裂的問題，原因就是因?yàn)樗膶?dǎo)熱系數(shù)低，韌性太差。在急冷急熱的過程當(dāng)中，熱脹冷縮的過程當(dāng)中，加速了模具開裂。
我們要求高硬度、要求高耐熱、要求高耐磨的熱鍛模具，不要再想著用高速鋼了，你看著是高硬度，實(shí)際使用效果是不好的，前面的2個(gè)案例已經(jīng)佐證了這一點(diǎn)，你就不要踩相同的坑了。也是因?yàn)橛辛诉@2個(gè)用戶的真實(shí)的踩坑經(jīng)歷，我想把它拍出來分享給大家。
我們熱鍛模具需要高耐熱、高硬度、高韌性的工況，我是推薦8566模具鋼的。因?yàn)?566模具鋼的耐熱及穩(wěn)定性能跟高速鋼SKH51一樣的耐燒，硬度有HRC58-60，韌性是高速鋼SKH51的4倍，其它熱作模具鋼達(dá)不到這么好的耐熱性能，能夠達(dá)到這么好耐熱性能的含鎢熱作模具鋼或高速鋼，它的韌性、導(dǎo)熱系數(shù)沒有8566好，容易裂模。
像我們做不銹鋼304熱鍛模具的客戶，他的沖頭以及底模，現(xiàn)在都是用這種高耐熱、高硬度、高韌性的8566模具鋼的。就像我們張先生說的：熱鍛304不銹鋼，8566給五星好評(píng)！產(chǎn)品光潔度好，沖頭是越打越亮，越打越亮，成型之后跟管子似的。
當(dāng)你的熱鍛模具是熱鍛不銹鋼的，工作溫度比鐵料高的，或者是咱們的鐵料熱鍛模具是對(duì)尺寸公差要求小的，或者是有尖角的、有R角的，比如說我們齒輪熱鍛，對(duì)熱磨損性能要求高的，那你來用一下這種高耐熱、高硬度、高韌性的8566模具鋼。
8566模具鋼它是在有好的耐熱性能的前提條件之下，它的硬度高、韌性好，這樣子它才能夠保證高的熱磨損性能，用于尖角的、高溫的工況，它的模具使用壽命長。而并不是說我們要選擇高硬度的、含碳量高的，韌性差的高速鋼或者硬質(zhì)合金鎢鋼，這種硬過頭的材料，用于熱鍛模具，要水冷的，要急冷急熱的工況，反而會(huì)加速它的開裂，原因就在這里。熱鍛模具用鋼，合適工況的，才是最好的。
----------------------------------------------------------------------------------------------
我是模具鋼大王吳德劍，來自東莞譽(yù)輝模具鋼，譽(yù)輝模具鋼，3個(gè)世界500強(qiáng)在用，京瓷連續(xù)7年采購譽(yù)輝模具鋼。如果你在選擇模具鋼材時(shí)，有拿不定主意的，或者是現(xiàn)在用的模具鋼，模具使用壽命短的，你用了很多種模具鋼都搞不定的，那你來找我吧，我已經(jīng)解決了4000多家企業(yè)在模具選材、制作和使用方面的疑難雜癥，相信在模具鋼選材以及應(yīng)用方面，我是能夠做你參謀長，并且能夠讓你少交學(xué)費(fèi)的。吳德劍模具鋼，用戶的參謀長，用過的都買賬。
